产品特性
ü 涵盖全波长范围。
ü 符合欧盟RoHS指令。
ü BHBL系列使用高密的LED阵列排放在电路板上，形成高亮度的背光源。
ü BHBL-C系列使用高密的贴片LED阵列排放在电路板上，形成非常薄的高亮
度的背光源,可在很小的空间安装。
典型应用
Ø 检测小型电子元件的尺寸和外形
Ø 电子元件的外部检测
Ø 半导体引线框的外观和尺寸检测
Ø 检测透明膜上的污点、文字等
Ø 不同物体的轮廓检测
Ø 液晶文字的检测
型号说明

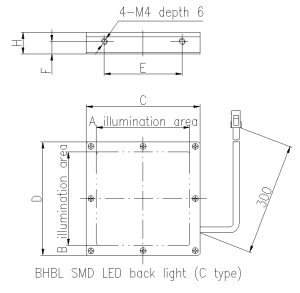

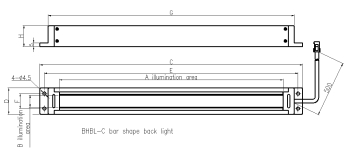

外形尺寸
技术参数
|
型 号 |
颜 色 |
电压/功耗 |
发光面尺寸 |
外形尺寸 |
|
A |
B |
C |
D |
E |
F |
H |
|
BHBL-R(IR)30/30 |
●/● |
12V/1.6W |
30 |
30 |
40 |
40 |
20 |
13 |
30 |
|
BHBL-W(B/G)30/30 |
○/●/● |
24V/2.3W |
30 |
30 |
40 |
40 |
20 |
13 |
30 |
|
BHBL-R(IR)55/55 |
●/● |
12V/6.3W |
55 |
55 |
65 |
65 |
35 |
13 |
30 |
|
BHBL-W(B/G)55/55 |
○/●/● |
24V/9.2W |
55 |
55 |
65 |
65 |
35 |
13 |
30 |
|
BHBL-R(IR)85/85 |
●/● |
12V/14.0W |
85 ,
|
85 |
95 |
95 |
60 |
13 |
30 |
|
BHBL-W(B/G)85/85 |
○/●/● |
24V/20.1W |
85 |
85 |
95 |
95 |
60 |
13 |
30 |
|
型 号 |
颜 色 |
电压/功耗 |
发光面尺寸 |
外形尺寸 |
|
A |
B |
C |
D |
E |
F |
G |
H |
|
BHBL-C-R30/30 |
● |
12V/1.5W |
30 |
30 |
43 |
43 |
25 |
8 |
N/A |
14 |
|
BHBL-C-R30/30H |
● |
24V/1.92W |
30 |
30 |
43 |
43 |
25 |
8 |
N/A |
14 |
|
BHBL-C-W30/30 |
○ |
24V/2.4W |
30 |
30 |
43 |
43 |
25 |
8 |
N/A |
14 |
|
BHBL-C-R60/60 |
● |
12V/5.8W |
60 |
60 |
73 |
73 |
50 |
8 |
N/A |
14 |
|
BHBL-C-R60/60H |
● |
24V/7.68W |
60 |
60 |
73 |
73 |
50 |
8 |
N/A |
14 |
|
BHBL-C-W60/60 |
○ |
24V/9.1W |
60 |
60 |
73 |
73 |
50 |
8 |
N/A |
14 |
|
BHBL-C-R90/90 |
● |
12V/13.0W |
90 |
90 |
106 |
106 |
70 |
8 |
N/A |
14 |
|
BHBL-C-R90/90H |
● |
24V/17.28W |
90 |
90 |
106 |
106 |
70 |
8 |
N/A |
14 |
|
BHBL-C-W90/90 |
○ |
24V/20.9W |
90 |
90 |
106 |
106 |
70 |
8 |
N/A |
14 |
|
BHBL-C-R120/120 |
● |
12V/23.1W |
120 |
120 |
138 |
138 |
90 |
8 |
N/A |
14 |
|
BHBL-C-R120/120H |
● |
24V/30.72W |
120 |
120 |
138 |
138 |
90 |
8 |
N/A |
14 |
|
BHBL-C-W120/120 |
○ |
24V/36.9W |
120 |
120 |
138 |
138 |
90 |
8 |
N/A |
14 |
|
BHBL-C-R300/15 |
● |
12V/7.2W |
300 |
15 |
351 |
35 |
339 |
20 |
329 |
28 |
|
BHBL-C-W300/15 |
○ |
24V/11.52W |
300 |
15 |
351 |
35 |
339 |
20 |
329 |
28 |
|
BHBL-C-R600/15 |
● |
12V/14.4W |
600 |
15 |
651 |
35 |
639 |
20 |
630 |
28 |
|
BHBL-C-W600/15 |
○ |
24V/23.1W |
600 |
15 |
651 |
35 |
639 |
20 |
630 |
28 |
|
BHBL-C-R900/15 |
● |
12V/21.6W |
900 |
15 |
951 |
35 |
939 |
20 |
927 |
28 |
|
BHBL-C-W900/15 |
○ |
24V/34.56W |
900 |
15 |
951 |
35 |
939 |
20 |
927 |
28 |
|
BHBL-C-R1200/15 |
● |
12V/28.8W |
1200 |
15 |
1251 |
35 |
1239 |
20 |
1227 |
28 |
|
BHBL-C-W1200/15 |
○ |
24V/46.1W |
1200 |
15 |
1251 |
35 |
1239 |
20 |
1227 |
28 |
※相关尺寸未注明均为毫米单位。
可根据客户的要求,根据被测物体的特征、工作距离、照射角度、视野定制不同的LED光源。
