当前位置：产品目录 > 超薄导光型背光源
BIBL系列

产品特性
ü 超薄、紧凑的设计，节约安装空间。
ü 背光源的发光面发光均匀、一致。
ü 订制产品发光面可达400毫米。
ü 涵盖全波长范围。
ü 符合欧盟CE标准及RoHS指令。
ü 该系列为专利产品。
典型应用
Ø 检测小型电子元件的尺寸和外形
Ø 电子元件的外部检测
Ø 半导体引线框的外观和尺寸检测
Ø 检测透明膜上的污点、文字等
Ø 不同物体的轮廓检测
Ø 液晶文字的检测
型号说明

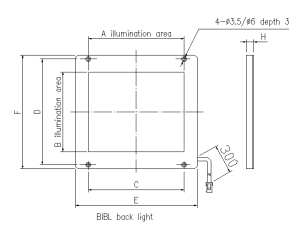

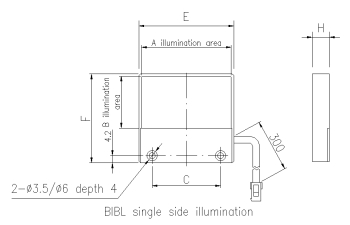

外形尺寸
技术参数
|
型 号 |
颜 色 |
电压/功耗 |
发光面尺寸 |
外形尺寸 |
备注 |
|
A |
B |
C |
D |
E |
F |
H |
|
BIBL-R(IR)26/26S |
●/● |
12V/0.24W |
26 |
26 |
18 |
-- |
29.5 |
48 |
10 |
单测发光 |
|
BIBL-W(B/G)26/26S |
○/●/● |
24V/0.39W |
26 |
26 |
17 |
-- |
29.5 |
48 |
10 |
单测发光 |
|
BIBL-R(IR)50/50 |
●/● |
12V/1.92W |
50 |
50 |
50 |
82 |
82 |
92 |
9 |
|
|
BIBL-W(B/G)50/50 |
○/●/● |
24V/3.07W |
50 |
50 |
50 |
82 |
82 |
92 |
9 |
|
|
BIBL-R(IR))52/30S |
●/● |
12V/0.48W |
52 |
30 |
40 |
-- |
55.5 |
52 |
10 |
单测发光 |
|
BIBL-W(B/G)52/30S |
○/●/● |
24V/0.77W |
52 |
30 |
40 |
-- |
55.5 |
52 |
10 |
单测发光 |
|
BIBL-R(IR)75/75 |
●/● |
12V/2.88W |
75 |
75 |
75 |
113 |
117 |
123 |
9 |
|
|
BIBL-R(IR)75/75H |
●/● |
24V/3.84W |
75 |
75 |
75 |
113 |
117 |
123 |
9 |
|
|
BIBL-W(B/G)75/75 |
○/●/● |
24V/4.61W |
75 |
75 |
75 |
113 |
117 |
123 |
9 |
|
|
BIBL-R(IR)80/50 |
●/● |
12V/2.4W |
80 |
50 |
80 |
82 |
112 |
92 |
9 |
|
|
BIBL-W(B/G)80/50 |
○/●/● |
24V/3.84W |
80 |
50 |
80 |
82 |
112 |
92 |
9 |
|
|
BIBL-R(IR)100/80 |
●/● |
12V/3.36W |
100 |
80 |
100 |
112 |
132 |
122 |
9 |
|
|
BIBL-W(B/G)100/80 |
○/●/● |
24V/5.38W |
100 |
80 |
100 |
112 |
132 |
122 |
9 |
|
|
BIBL-R(IR)130/110 |
●/● |
12V/4.32W |
130 |
110 |
130 |
142 |
162 |
152 |
9 |
|
|
BIBL-W(B/G)130/110 |
○/●/● |
24V/6.92W |
130 |
110 |
130 |
142 |
162 |
152 |
9 |
|
|
BIBL-R(IR)150/130 |
●/● |
12V/5.28W |
150 |
130 |
150 |
162 |
182 |
172 |
9 |
|
|
BIBL-W(B/G)150/130 |
○/●/● |
24V/8.45W |
150 |
130 |
150 |
162 |
182 |
172 |
9 |
|
|
BIBL-R(IR)150/150 |
●/● |
12V/5.76W |
150 |
150 |
150 |
188 |
192 |
198 |
9 |
|
|
BIBL-R(IR) 150/150H |
●/● |
24V/7.68W |
150 |
150 |
150 |
188 |
192 |
198 |
9 |
|
|
BIBL-W(B/G) 150/150 |
○/●/● |
24V/9.22W |
150 |
150 |
150 |
188 |
192 |
198 |
9 |
|
|
BIBL-R(IR)180/155 |
●/● |
12V/6.24W |
180 |
155 |
180 |
187 |
212 |
197 |
9 |
|
|
BIBL-W(B/G)180/155 |
○/●/● |
24V/10W |
180 |
155 |
180 |
187 |
212 |
197 |
9 |
|
|
BIBL-R(IR)210/180 |
●/● |
12V/7.2W |
210 |
180 |
210 |
212 |
242 |
222 |
9 |
|
|
BIBL-W(B/G)210/180 |
○/●/● |
24V/11.52W |
210 |
180 |
210 |
212 |
242 |
222 |
9 |
|
|
BIBL-R(IR)225/150 |
●/● |
12V/7.2W |
225 |
150 |
225 |
188 |
267 |
198 |
9 |
|
|
BIBL-R(IR) 225/150H |
●/● |
24V/9.6W |
225 |
150 |
225 |
188 |
267 |
198 |
9 |
|
|
BIBL-W(B/G) 225/150 |
○/●/● |
24V/11.52W |
225 |
150 |
225 |
188 |
267 |
198 |
9 |
|
|
BIBL-R(IR)300/250 |
●/● |
12V/10.56W |
300 |
255 |
309 |
293 |
341 |
303 |
9 |
|
|
BIBL-W(B/G)300/250 |
○/●/● |
24V/16.9W |
300 |
255 |
309 |
293 |
341 |
303 |
9 |
|
※相关尺寸未注明均为毫米单位。 可根据客户的要求,根据被测物体的特征、工作距离、照射角度、视野定制不同的LED光源。
|
| |
|
|
