当前位置:产品目录 > 低角度方形无影光源
BLQL系列

产品特性
ü 低角度、均匀、漫反射侧照明光源。
ü 扩散的光线以低角度均匀、柔和照射在反光物体表面。
ü 有效地消除了物体表面的光滑所造成的影响。
典型应用
Ø IC上的字符检测
Ø 烟盒上的字符和外观检测
Ø 晶片的检测
Ø BGA焊接检测
Ø 反光物体表面的检测
型号说明

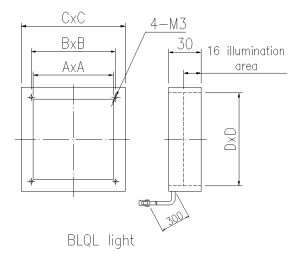

外形尺寸

技术参数
型 号 |
颜 色 |
电压/功耗 |
相关尺寸 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
WD |
BLQL-R96 |
● |
12V/2.9W |
74 |
78 |
96 |
83 |
10-30 |
BLQL-W(B/G)96 |
○/●/● |
24V4.61W |
74 |
78 |
96 |
83 |
10-30 |
BLQL-R120 |
● |
12V/3.9W |
98 |
102 |
120 |
107 |
10-30 |
BLQL-W(B/G)120 |
○/●/● |
24V/6.14W |
98 |
102 |
120 |
107 |
10-30 |
※相关尺寸未注明均为毫米单位。 可根据客户的要求,根据被测物体的特征、工作距离、照射角度、视野定制不同的LED光源。
|
|
|
|
