产品特性
ü 高亮度、高密度的LED阵列排列在线路板上,形成一个面光源,使用半透半
反射镜片形成的照明光线与镜头视角在同一轴向上。
ü 涵盖全波长范围。
ü 符合欧盟RoHS指令。
典型应用
Ø 金属、玻璃等具有光泽的物体表面的缺陷检测。
Ø 线路板焊点、符号等的检测。
Ø 芯片和硅晶片的破损检测。
型号说明

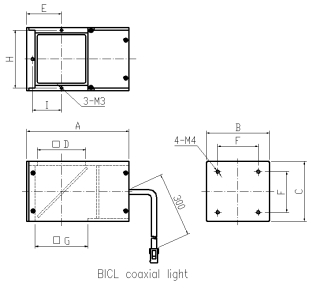

外形尺寸
技术参数
|
型 号 |
颜 色 |
电压/功耗 |
相关尺寸
|
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
BICL-R25 |
● |
12V/1.44W |
75 |
35 |
34 |
23 |
20.5 |
20 |
25 |
29 |
14.5 |
|
BICL-W(B/G)25 |
○/●/● |
24V/2.31W |
75 |
35 |
34 |
23 |
20.5 |
20 |
25 |
29 |
14.5 |
|
BICL-R40 |
● |
12V/3.6W |
88 |
50 |
47 |
36 |
28 |
30 |
40 |
45 |
22.5 |
|
BICL-W(B/G)40 |
○/●/● |
24V/5.76W |
88 |
50 |
47 |
36 |
28 |
30 |
40 |
45 |
22.5 |
|
BICL-R50 |
● |
12V/5.76W |
97 |
60 |
57 |
46 |
33 |
40 |
50 |
55 |
27.5 |
|
BICL-W(B/G)50 |
○/●/● |
24V/5.76W |
97 |
60 |
57 |
46 |
33 |
40 |
50 |
55 |
27.5 |
|
BICL-R70 |
● |
12V/8.4W |
120 |
78 |
77 |
67 |
43 |
50 |
70 |
73 |
37.5 |
|
BICL-W(B/G)70 |
○/●/● |
24V/10.75W |
120 |
78 |
77 |
67 |
43 |
50 |
70 |
73 |
37.5 |
|
BICL-R100 |
● |
12V/12.96W |
150 |
109 |
108.5 |
97 |
58 |
70 |
100 |
104 |
52.5 |
|
BICL-W(B/G)100 |
○/●/● |
24V/20.74W |
150 |
109 |
108.5 |
97 |
58 |
70 |
100 |
104 |
52.5 |
※相关尺寸未注明均为毫米单位。
可根据客户的要求,根据被测物体的特征、工作距离、照射角度、视野定制不同的LED光源。
