当前位置：产品目录 > 环形光源
BDRL系列
产品特性
ü 高亮度和高密度光输出,产生逼真的图像。
ü 高亮度、高密度的LED阵列排列在环形线路板结构中,在光源中心区域产生
高亮度的光。
ü 涵盖全波长范围。
ü 符合欧盟CE标准及RoHS指令。
典型应用
Ø 检测IC芯片上的印刷字符
Ø 检测印刷电路板上的零件
Ø 检测塑料盖上的污点
Ø 标签检测
Ø 塑料或铝制容器的检测
型号说明

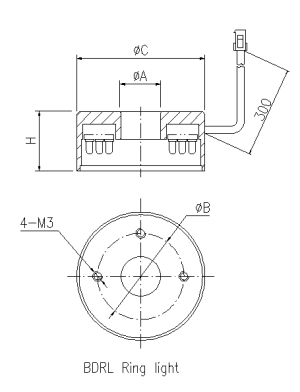

外形尺寸
技术参数
|
型 号 |
颜 色 |
电压/功耗 |
LED排数 |
发光角度 |
相关尺寸 |
|
WD |
A
(mm) |
B
(mm) |
C
(mm) |
H
(mm) |
|
BDRL-R(IR)37/12 |
●/● |
12V/1.2W |
2 |
0° |
30-100 |
12 |
25 |
37 |
24 |
|
BDRL-R(IR)37/12H |
●/● |
24V/1.44W |
2 |
0° |
30-100 |
12 |
25 |
37 |
24 |
|
BDRL-W(B/G)37/12 |
○/●/● |
24V/1.92W |
2 |
0° |
30-100 |
12 |
25 |
37 |
24 |
|
BDRL-R(IR)52/16 |
●/● |
12V/2.88W |
3 |
0° |
50-120 |
16 |
35 |
52 |
24 |
|
BDRL-R(IR)52/16H |
●/● |
24V/3.84W |
3 |
0° |
50-120 |
16 |
35 |
52 |
24 |
|
BDRL-W(B/G)52/16 |
○/●/● |
24V/4.61W |
3 |
0° |
50-120 |
16 |
35 |
52 |
24 |
|
BDRL-R(IR)70/35 |
●/● |
12V/4.32W |
3 |
0° |
50-200 |
35 |
52 |
70 |
24 |
|
BDRL-R(IR)70/35H |
●/● |
24V/5.76W |
3 |
0° |
50-200 |
35 |
52 |
70 |
24 |
|
BDRL-W(B/G)70/35 |
○/●/● |
24V/6.92W |
3 |
0° |
50-200 |
35 |
52 |
70 |
24 |
|
BDRL-R(IR)90/46 |
●/● |
12V/7.2W |
4 |
0° |
80-260 |
46 |
68 |
90 |
24 |
|
BDRL-R(IR)90/46H |
●/● |
24V/9.6W |
4 |
0° |
80-260 |
46 |
68 |
90 |
24 |
|
BDRL-W(B/G)90/46 |
○/●/● |
24V/11.52W |
4 |
0° |
80-260 |
46 |
68 |
90 |
24 |
|
BDRL-R(IR)110/58 |
●/● |
12V/10.8W |
5 |
0° |
80-300 |
58 |
84 |
110 |
24 |
|
BDRL-R(IR)110/58H |
●/● |
24V/14.4W |
5 |
0° |
80-300 |
58 |
84 |
110 |
24 |
|
BDRL-W(B/G)110/58 |
○/●/● |
24V/17.28W |
5 |
0° |
80-300 |
58 |
84 |
110 |
24 |
※相关尺寸未注明均为毫米单位。 可根据客户的要求,根据被测物体的特征、工作距离、照射角度、视野定制不同的LED光源。
|
| |
|
|
