产品特性
ü 高亮度大密度的LED阵列置于紧凑的条形结构中，它可提供任何角度的倾斜照明光。
ü 涵盖全波长范围(UV光源需订制)。
ü 符合欧盟CE标准及RoHS指令。
ü elit™系列具有更高的性价比。
ü 具有从3排到6排的LED列阵，适应各种不同应用场合。
典型应用
Ø LCD缺陷的检测
Ø 包装文字检测
Ø 包装膜破损检测
Ø 纸张质量检测
Ø 常规印刷质量检测
Ø 制造物裂纹的检测
Ø 电子部件的形状识别和大小的测量
Ø 各种线阵检测
Ø 代换直型日光灯管，具有比日光灯管超长的使用寿命
型号说明

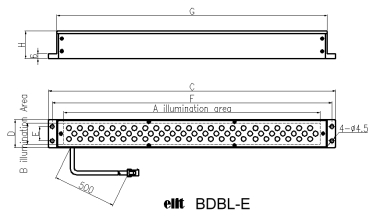

外形尺寸
elit™系列产品采用5mm LED颗粒制造。配合匀光技术应用，在光源实用性，稳定性和价格之间达成了优化的平衡。适合于众多工业检测应用。
技术参数
|
型 号 |
颜 色 |
电压/功耗 |
LED排数 |
发光面尺寸
|
外形尺寸 |
|
A |
B |
C |
D |
E |
F |
G |
H |
|
BDBL-E-R(IR)185/25 |
●/● |
12V/2.16W |
2.5 |
185 |
25 |
222 |
33 |
17 |
213 |
202 |
30 |
|
BDBL-E-W(B/G)185/25 |
○/●/● |
24V/3.46W |
2.5 |
185 |
25 |
222 |
33 |
17 |
213 |
202 |
30 |
|
BDBL-E-R(IR)305/25 |
●/● |
12V/3.6W |
2.5 |
305 |
25 |
342 |
33 |
17 |
333 |
322 |
30 |
|
BDBL-E-W(B/G)305/25 |
○/●/● |
24V/5.76W |
2.5 |
305 |
25 |
342 |
33 |
17 |
333 |
322 |
30 |
|
BDBL-E-R(IR)605/25 |
●/● |
12V/7.2W |
2.5 |
605 |
25 |
642 |
33 |
17 |
633 |
622 |
30 |
|
BDBL-E-W(B/G)605/25 |
○/●/● |
24V/11.52W |
2.5 |
605 |
25 |
642 |
33 |
17 |
633 |
622 |
30 |
※相关尺寸未注明均为毫米单位。
可根据客户的要求,根据被测物体的特征、工作距离、照射角度、视野定制不同的LED光源。
