当前位置：产品目录 > elit系列光源
BIBL-E系列
产品特性
ü 超薄、紧凑的设计，节约安装空间。
ü 背光源的发光面发光均匀、一致。
ü 订制产品发光面可达400毫米。
ü 涵盖全波长范围。
ü 符合欧盟CE标准及RoHS指令。
ü elit™系列具有更高的性价比。
ü 该系列为专利产品。
典型应用
Ø 检测小型电子元件的尺寸和外形
Ø 电子元件的外部检测
Ø 半导体引线框的外观和尺寸检测
Ø 检测透明膜上的污点、文字等
Ø 不同物体的轮廓检测
Ø 液晶文字的检测

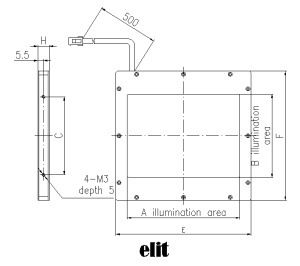

外形尺寸
elit™系列产品采用5mm LED颗粒制造。配合匀光技术应用，在光源实用性，稳定性和价格之间达成了优化的平衡。适合于众多工业检测应用。
技术参数
|
型 号 |
颜 色 |
电压/功耗 |
发光面尺寸 |
外形尺寸 |
|
A |
B |
C |
D |
E |
H |
|
BIBL-E-R(IR)110/110 |
●/● |
12V2.88/W |
110 |
110 |
156 |
156 |
100 |
12 |
|
BIBL-E-R(IR)110/110H |
●/● |
24V/3.84W |
110 |
110 |
156 |
156 |
100 |
12 |
|
BIBL-E-W(B/G)110/110 |
○/●/● |
24V/4.61W |
110 |
110 |
156 |
156 |
100 |
12 |
|
BIBL-E-R(IR)220/110 |
●/● |
12V/4.32W |
220 |
110 |
266 |
156 |
200 |
12 |
|
BIBL-E-R(IR)220/110H |
●/● |
24V/5.76W |
220 |
110 |
266 |
156 |
200 |
12 |
|
BIBL-E-W(B/G)220/110 |
○/●/● |
24V/6.91W |
220 |
110 |
266 |
156 |
200 |
12 |
|
BIBL-E-R(IR)220/2200 |
●/● |
12V/5.76W |
220 |
220 |
266 |
266 |
200 |
12 |
|
BIBL-E-R(IR)220/220H |
●/● |
24V/7.68W |
220 |
220 |
266 |
266 |
200 |
12 |
|
BIBL-E-W(B/G)220/220 |
○/●/● |
24V/9.22W |
220 |
220 |
266 |
266 |
200 |
12 |
※相关尺寸未注明均为毫米单位。 可根据客户的要求,根据被测物体的特征、工作距离、照射角度、视野定制不同的LED光源。
|
| |
|
|
