产品特性
ü LED发出的光通过拱形碗状的反射形成散射照明光,它可以对弯曲的金属
表面实现均匀的照明。
ü 涵盖全波长范围。
ü 符合欧盟RoHS指令。
ü elit™系列产品采用5mm LED颗粒制造,具有更高的性价比。
典型应用
Ø 曲面形状的缺陷检测。
Ø 不平坦的光滑表面字符的检测。
Ø 金属或镜面的表面检测。
型号说明

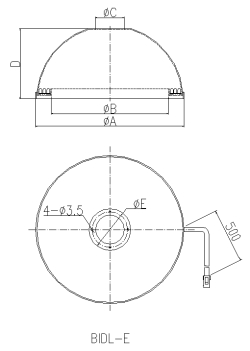

外形尺寸

技术参数
型 号 |
颜 色 |
电压/功耗 |
相关尺寸 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
BIDL-E-R150 |
● |
12V/5.04W |
152 |
114 |
75 |
70 |
48 |
55 |
BIDL-E-W150 |
○/●/● |
24V/8.06W |
152 |
114 |
75 |
70 |
48 |
55 |
BIDL-E-R260 |
● |
12V/12.96W |
257 |
203 |
50 |
121.5 |
62 |
N/A |
BIDL-E-W260 |
○/●/● |
24V/20.74W |
257 |
203 |
50 |
121.5 |
62 |
N/A |
※相关尺寸未注明均为毫米单位。
可根据客户的要求,根据被测物体的特征、工作距离、照射角度、视野定制不同的LED光源。
